Tema 5

Diseño de redes de datos y telecomunicaciones

1.Representación gráfica de redes
Antes de acometer la instalacion de diseño previo de la misma,analizando todos los espacios.
Se hace una representacion grafica de la red
Representacion de plantas: uso de los planos de tipo arquitectonico, puede incluirse la red electrica, red de conexion a tierra. Una representacion para cada una de las plantas que forman parte de la red.
Representacion de los armarios de distribucion: se muestra el frontal de los racks, con la distribucion de los elementos instalados sobre ellos.
Representacion simbolica de la red: aqui tiene importancia el tipo de dispositivos que se conectan y los medios empleados.
La representacion simbolica de la red es el modelo mas utilizado para representar su arquitectura.

1.1 Representacion grafica en planos
Planos electicos: Recogen todad las caracteristicas del tendido electico y puntos de suministro.

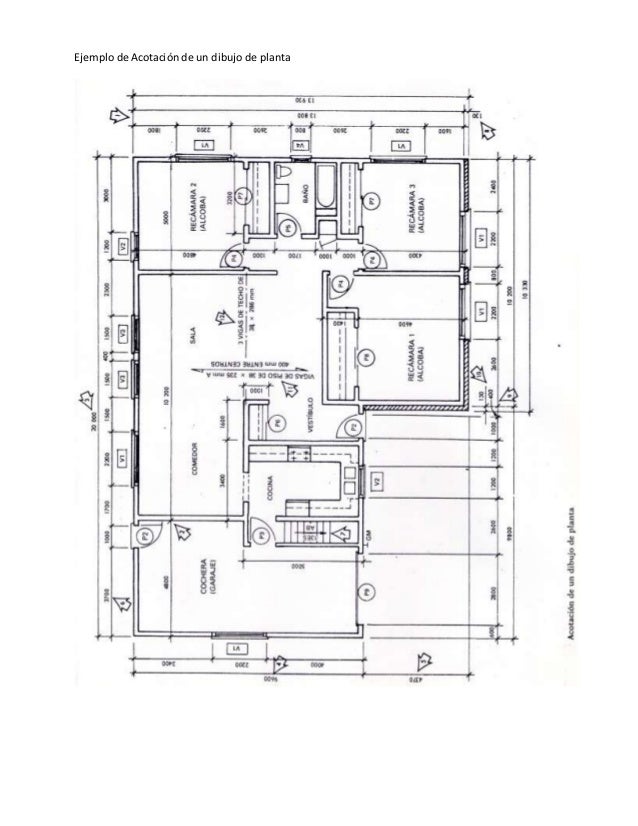

Planos arquitectonicos: caracteristicas de suelos, paredes y techos
Planos de cañerias: todos los sistemas de cañerias instalados en el edificio.
Planos de telecomunicaciones: los elementos de telecomunicaciones, asi como la arquitectura de red.
-TO: planos de campus: recorridos externos y troncales entre edificios
-T1: plano de edificio: por plantas,limites,backbone y recorridos horizontales.
-T2: area de trabajo: de las tomas y etiquetado
-T3:salas de telecomunicaciones: armarios de distribucion y bastidores empleados.
-T4: plano de seguridad: caracteristicas de seguridad
-T5:plantillas de cableado y equipamiento: la distribucion temporal de isntrucciones para la puesta en servicio de la red.
Los planos tecnicos, deberemos plasmar nuestra red de telecomunicaciones.
Se hacen a escala, depende de la dimension del edificio.
La representacion se completa con discripciones con los acabdos de les paredes, techos y suelos.
En los planos orientados a telecomunicaciones se deberia mostrar la ubicacion de las tomas de servicio, las salas de telecomunicaiones.
Algunos planos tambien incluyen informacion sobre canalizacion.

1.2 Representacion gráfica de los armarios de distribucion
Se realiza con el objeto de planificar y optimizar el espacio de este.
Gestionar el mantenimiento de las salas de telecomunicaciones, permite visualizar de una forma muy rapida todos los dispositivos conectados.
Los stencils son pequeñas palntillas, incorporan no solo la distribucion, tambien el espacio que ocupan el espacio extra que precisen para vetilacion o para el cableado.
La representacion de los armarios de distribucion suele incluirse en los archivos de documentacion de las salas de telecomunicaciones.

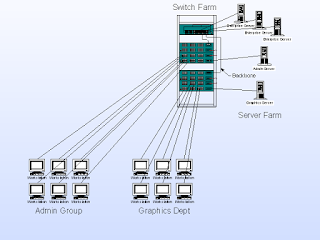

1.3 Representacion simbolica de la red
Los elementos finales de la red: pueden ser equipos de usuario o dispositivos de temincaion como dispositivo inalambrico.
Elementos de interconexion : son los hubs, switches, routers, punto de acesso.
Cableado: para unir los elementos de la red. Aunque no hay una norma que rija los simbolos se ha popularizado elementos de inteconexion de CISCO.
Representacion simbolica de la red logica: los elementos de la red y sus medios de conexion se hace de forma que se favorezca la visualizacion de sus dependencias.
Representacion simbolica de la red fisica: la repesentacion simbolica sobre el plano de planta, el edifico o el campus de res.

2.Eleccion de medios
La velocidad/ancho de banda: con el que se quiera trabajar. Dependera de la finalidad de la red.
La distancia : que desee cubrir
El presupuesto economico: elementos de inteconexion necesarios
Eleccion del medio para el subsistema horizontal
La red de voz y datos puede cubrirse correctamente utilizando cable de par trenzado. En la actualidad, lo mas habitual es emplear cable de categoria 5e o 6/6a.
Se necesita un ancho de banda elevado, pude emplearse fibra optica para la conexion de datos.
Talleres o locales con maquinas o con actividad electrica considerable, puede utilzarse la variante apantallada para evitar las interferencias en las comunicaciones.
Eleccion del medio para el subsitema vertical
El bakbone de la red necesita mayor ancho de banda par tenzado es viable siempre que se respeten las distancias, auqnue lo tipico es utilizar cable multipar.
Eleccion del medio para el subsistema de campus
Para la interconexion de edificos los mas recomendable es utilizar fibra optica,con independencia de la distancia que los separe.

3.Los subsistemas de equipos
Es necesario disponer de un acceso para conectar con el proveedor de telefonia que le ofrece los servicios WAN.
A nuestra red de datos y telecomunicaciones es lo que se conoce con el nombre de subsitema de equipos.
Subistema de equipos de voz
Subsistema de datos

3.1 Subsitema de equipos de voz

Interconectar la linea de telefonia del proveedor de servicios con el sistema de cableado estructurado de la red.
Repartidor intemedio de telefonia: regletas tipo 110. Alojar entre 5 y 10 pares.
Alojarse en cuadros para bloques de 100 pares.
Este cuadro de regletas del RIT se denomina cuadro de distribucion principal.
Tiene tres secciones el RIT tipico:
- Una seccion para recibir las conexiones de las lineas del operador que proporciona los servicios externos.
- Una seccion para suministrar servicios de voz.
- Una seccion para suministrar sevicios de datos.
Punto de acceso de operadores (PAO):Cuadro de caracteristicas similar al RIT. Que recibe las conexiones de las lineas operadora y las enlaza con el RIT.
Cuando los PAO se instalan en el RIT, conviene difernciarlos. Es recomendable etiquetar todad las conexiones adecuadamente en el proceso de instalacion de red.
Punto de terminacio de red:Es el nexo de union de la red del proveedor de servicios con nustra red.Cajetin que suministra la operadora con un cable y una toma a partir de la cual hace la conexion con su red.
Centralita:  encargado de derivar una comunicacion desde el exterior de la red al usuario correspondiente del interior de la red.
Existen tambien centralitas digitales IP PBX, que disponen de adaptadores de red y utilizan el servicio de VOIP.
Paneles de parcheo de equipos de voz: se integran en el armario de distribucion correspondiente y las conexiones de voz del RIT.
Vinculos a paneles del subsistema horizontal o vertical.

3.2 Subsistema de equipos de datos
El subsitema de quipos de datos esta constituido por todos los elementos necesarios para la interconexion de la linea de datos del proveedor de srvicios con el sistema de cableado estructurado.
En este subistema partimos de la seccion del RIT destinada al servicio de datos, denominada repartidor intermedio de datos (RID)
Panel de parcheo de equipos de datos formado por regletas 110 integradas en un amazon rackeable. Este panel puede incorporar dos regeltas por fila, que pueden tener mas de una fila, segun las necesidades

4. Ubicacion y dimensionado
Uno de los aspectos primordiales cuando se diseña la infraestructura de una red es la ubicación de los distribuidores, que por lo general se alojan en salas de telecomunicaciones.
La cantidad de distribuidores y la magnitud de estos dependeran en gran medida de la cantidad de puestos finales que haya en la red, asi como de su distribucion espacial.

4.1 Ubicación de los distribuidores
Siempre debera favorecer el diseño de la red,una sala de telecomunicaciones, los requisitos marcados por la normativa (dimensiones, acondicionamiento, etc.) y empleando la menor cantidad de recursos posibles.
Distribuidor de planta
Cada FD no tiene su propia sala de telecomunicaciones es solo uno de ellos , el denominado distribuidor principal de planta. FD se distribuyen por la planta para dar servicio a todo el área a cubrir.
- Se dedice cual es la ubicacion del FD en la planta
- Se traza un circulo de 50m de radio tomando como centro la ubicacion del distribuidor de planta. A la hora de trazar del circulo habra que tener en cuenta cual es la escala del plano.
No estaran dentro del area de influencioa del FD.
Que las TO de una misma oficina vayan al mismo armario distribuidor.
Los radios de accion de un FD deberan recibir cobertura a traves de medios inalambricos.

Distribuidor de edificio
Debera ubicarse en el lugar mas cercano a la vertical de la red (backbone). Unificara la sala de telecomunicaciones de la planta principal a la del BD.

Distribuidor de campus
Se ubicara en uno de los edificios del campus. Se ubicara el CD en la misma sala que el BD.

4.2 Dimensionado de los distribuidor
Para determinar los diferentes distribuidores determinar cual es la magnitud.
-Numero de tomas que hay para cada servicio.
-Trabajar con margen. Se recomienda tener un margen de un 25%.
-Conocer la distribucion logica de la red, e forma aproximiada.
-Tener en cuenta el factor inversion/vida util de la red.

Distribuidor de planta

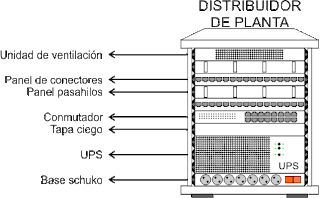

Para el diseño del rack correspondiente al FD:
1-Las tomas correspondientes a cada uno de los servicios, por separado. El 25% de margen.
2-El panel de parcheo mas adecuado para recibir el cableado a cada sevico.
3-Determinamos la cantidad de latiguillos que necesitaremos
4-Implementamos la electonica de red correspondiente: switches, routers,etc.
5-Planificamos las salidas que va a necesitar el armario y elegimos los paneles de parcheo de salida para cada servicio. No se pueden mezclar los paneles de parcheo de salida para cada servicio. No se pueden mezclar los paneles de parcheo de entradas con los de salidas.
6-Contabilizamos la cantidad de pasahilos que habra que colocar. El pasahilos ocupa 1U y se suele colocar debajo de cada panel de parcheo

Distribuidor de edificio
Fusionando el BD con el FD de esta planta, evitarse en la medida de lo posible.
Para el diseño del BD es necesario conocer previamente las carcteristicas de los diferentes FD.
1.Computamos todas las conexiones verticales que salen de cada FD correspondiente a voz, datos y fibra.
2.Elegimos los paneles de parcheo más adecuados a cada uno de los servicios.
3.Planificamos las salidas que va a necesitar el armario.
4. Si el distribuidor es final , se reserva una zona para colocar los elementos provenientes de los subsistemas de equipos de voz y de equipos de datos.
5. Contabilizamos la cantidad de pasahilos

Distribuidor de campus
Se aplicara el mismo procedimiento que para el BD, reservando una seccion de enlaces por FO para vincular todos los BD en el CD.
